Normalrisse und Ansichten

Beispiel 1 Konstruktionsvorlage

Satteldach mit Walm

T₁

= 7,0 cm

T₂

= 4,5 cm

TH

= 3,5 cm

DN

= 45°

P

(12,0/14,0)

Legende

Linien

Schraffur

Schrift

• Koordinaten zeichnen

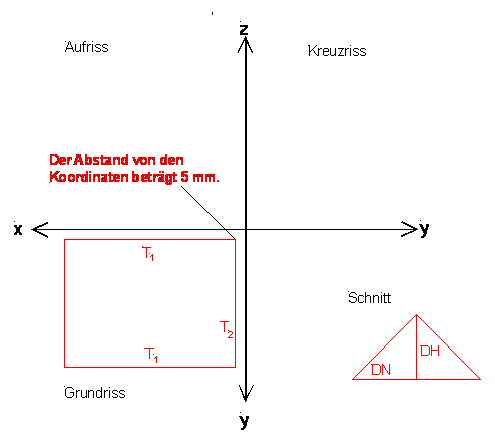

• Im Grundriss die Umrisse lt. Angabe im Abstand von 5 mm von den Koordinaten zeichnen
• Den Schnitt der Dachfläche zeichnen

• Körperkanten vom Grundriss in den Aufriss übertragen

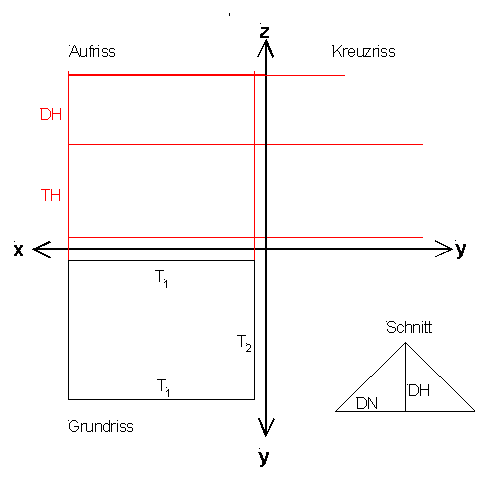

• Höhe im Aufriss und Kreuzriss einzeichnen
  (DH = aus Schnitt)

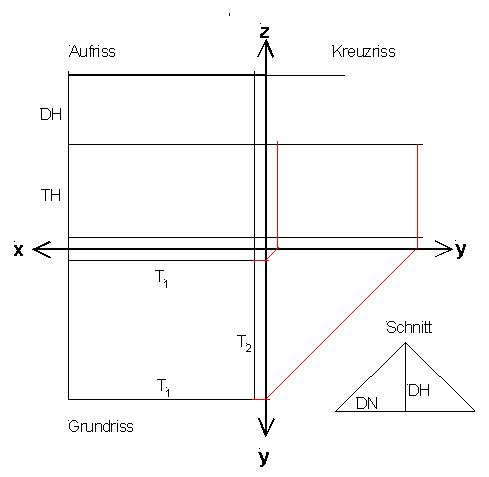

• Körperkanten vom Grundriss in den Kreuzriss übertragen
  (Entweder Lineal: Y Achsen mit einer 45° Hilfslinie verbinden
   Oder Zirkel:          Am Koordinatenkreuz einstechen und Y Achsen mit
•                                einem ¼ Kreisbogen verbinden)

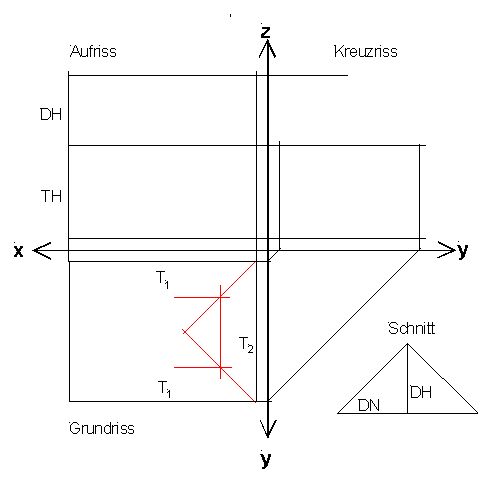

• Im Grundriss Dachausmittlung zeichnen

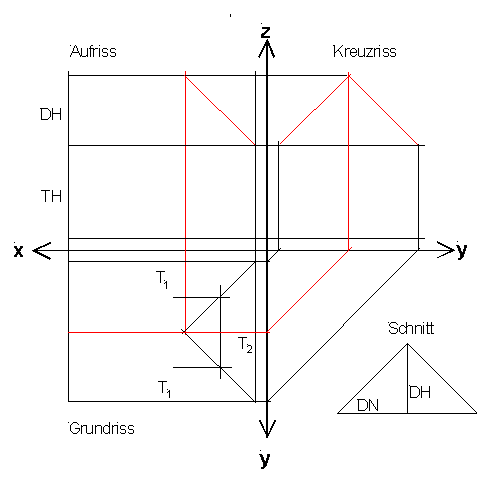

• Körperkanten im Grundriss vervollständigen und in den Aufriss und Kreuzriss übertragen





·        Zeichnung vervollständigen (Körperkanten ausziehen, Schraffur) Siehe oben!
